Danger

이 문서는 기술지원 용도의 문서입니다. 기술지원 엔지니어가 아닌 사용자가 조작할 때 시스템에 문제가 발생할 수 있습니다. 해당 설치과정에 사용되는 IP 및 입력 정보는 예시이며, 현장에 맞게 수정하시기 바랍니다.

ABLESTACK Mold 설치진행

ABLESTACK Mold 설치 진행 가이드 입니다.
이 문서에서는 ABLESTACK Mold 용 가상머신 생성 및 Mold 웹콘솔을 이용하여 Zone 구성까지 가이드 하고 있습니다. ABLESTACK Cube 의 웹콘솔과 ABLESTACK Mold 웹콘솔을 이용하여 진행이 되며 웹 접속 IP는 별도의 표시를 하지 않고 진행됩니다.
기존에 구성된 IP 정보에 맞게 웹콘솔을 접속 하시면 됩니다.

클라우드센터 가상머신 배포

클라우드센터 가상머신 배포 - 클라우드센터 가상머신을 배포하기 위한 화면입니다. 상단 상태 리본의 클라우드센터 가상머신 배포 링크를 클릭합나다.

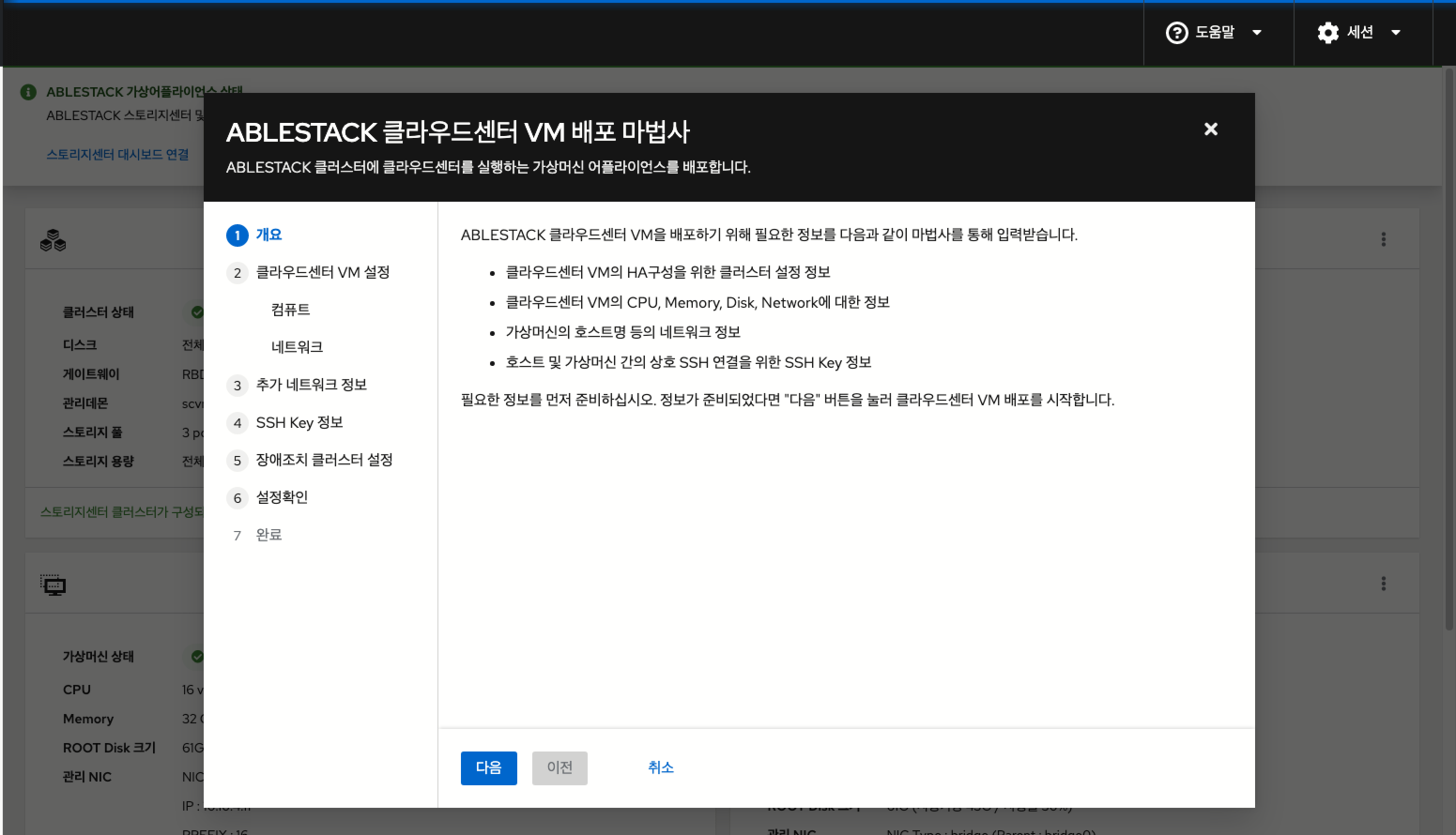

  1. 개요 클라우드센터 가상머신 배포 개요

    • 클라우드센터 가상머신 배포 개요 화면입니다. 개요의 내용을 확인 후 다음 버튼을 클릭합니다.

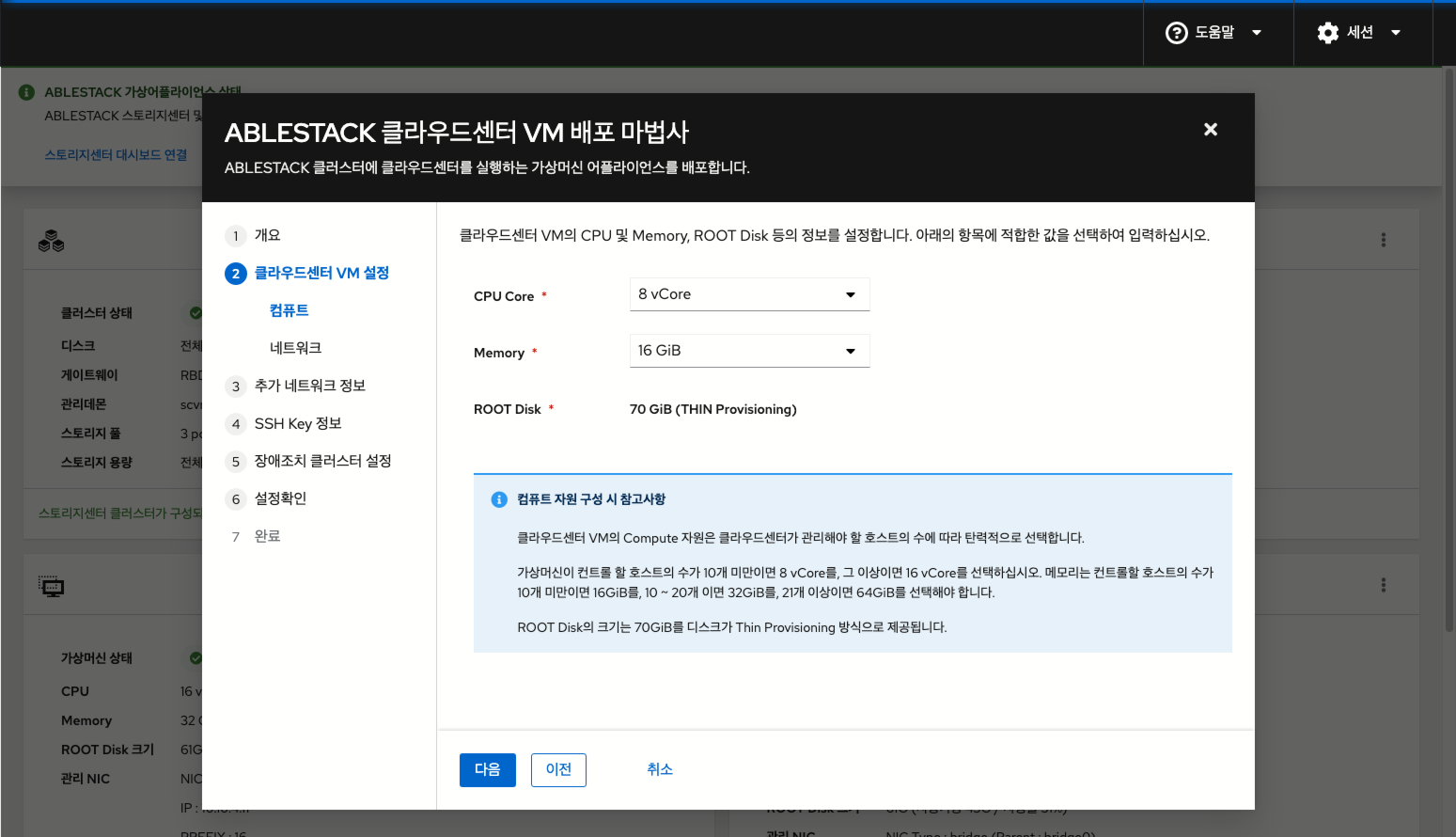

  2. 클라우드센터 가상머신 설정 - 컴퓨트 클라우드센터 가상머신 설정 - 컴퓨트

    • 클라우드센터 가상머신의 컴퓨트 설정하는 화면입니다.
    • CPU Core 선택 박스는 8 vCore, Memory 선택 박스는 16 GiB 를 선택 하고 다음 버튼을 클릭합니다.

    Tip

    클라우드센터 가상머신의 Compute 자원은 클라우드센터가 관리해야 할 호스트의 수에 따라 탄력적으로 선택합니다.
    가상머신이 컨트롤 할 호스트의 수가 10개 미만 이면 8 vCore 를, 그 이상 이면 16 vCore 를 선택하십시오.
    메모리는 컨트롤할 호스트의 수가 10개 미만이면 16GiB 를, 10 ~ 20개 이면 32GiB 를, 21개 이상 이면 64GiB 를 선택해야 합니다.
    ROOT Disk의 크기는 70GiB 를 디스크가 Thin Provisioning 방식으로 제공됩니다.

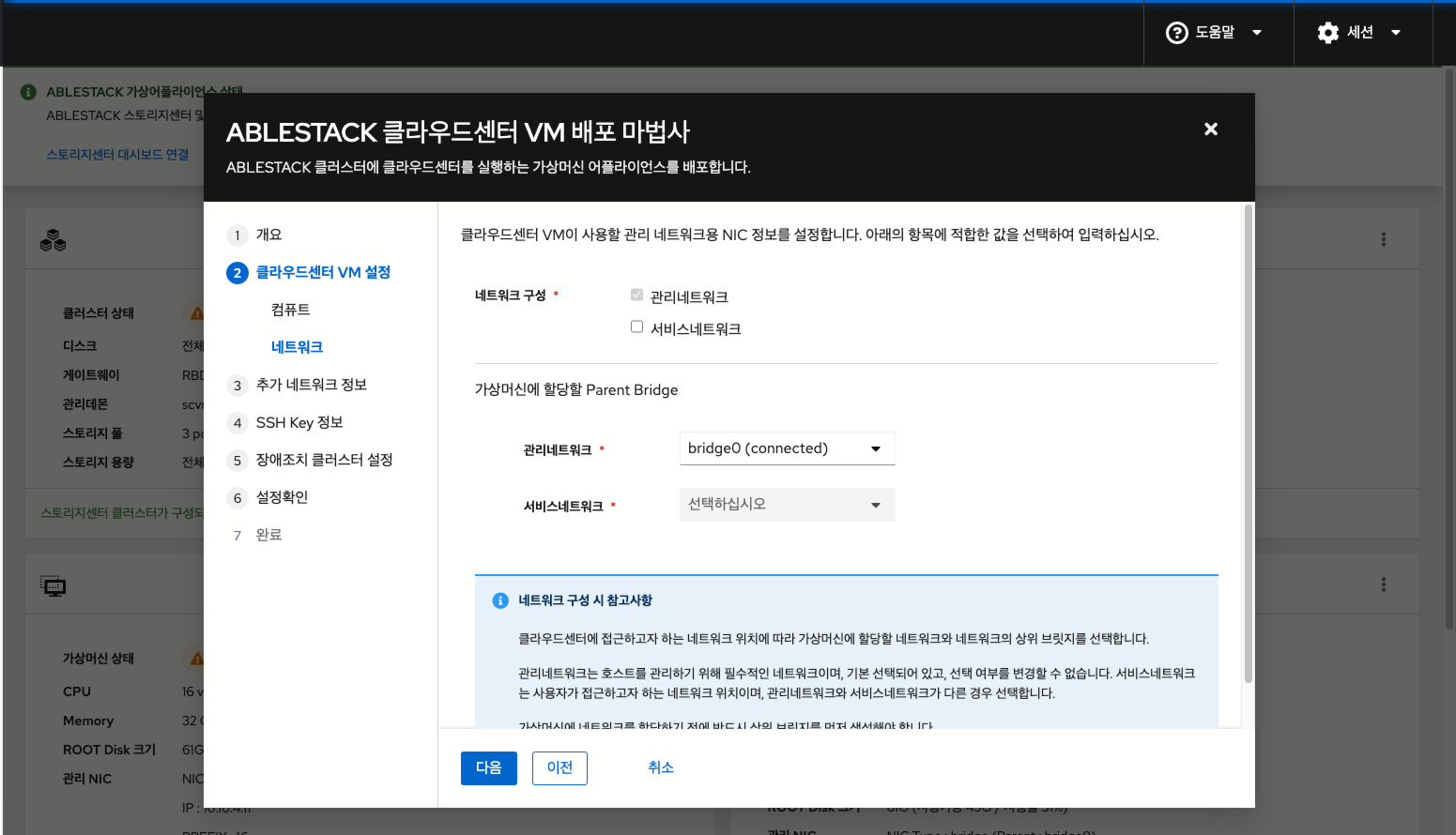

  3. 클라우드센터 가상머신 설정 - 네트워크 클라우드센터 가상머신 설정 - 네트워크

    • 클라우드센터 가상머신의 네트워크 설정하는 화면입니다.
    • 관리네트워크 선택 박스에서 bridge0 을 선택하고 다음 버튼을 클릭합니다.

    Info

    관리 네트워크와 서비스 네트워크가 분리되여 있는 경우 그리고 외부에서 클라우드센터 웹콘솔에 접근해야 하는경우에는 네트워크 구성 항목에서 서비스네트워크 항목을 체크하신 후에 서비스네트워크 선택 박스에서 해당되는 브릿지 를 선택하셔야 합니다.

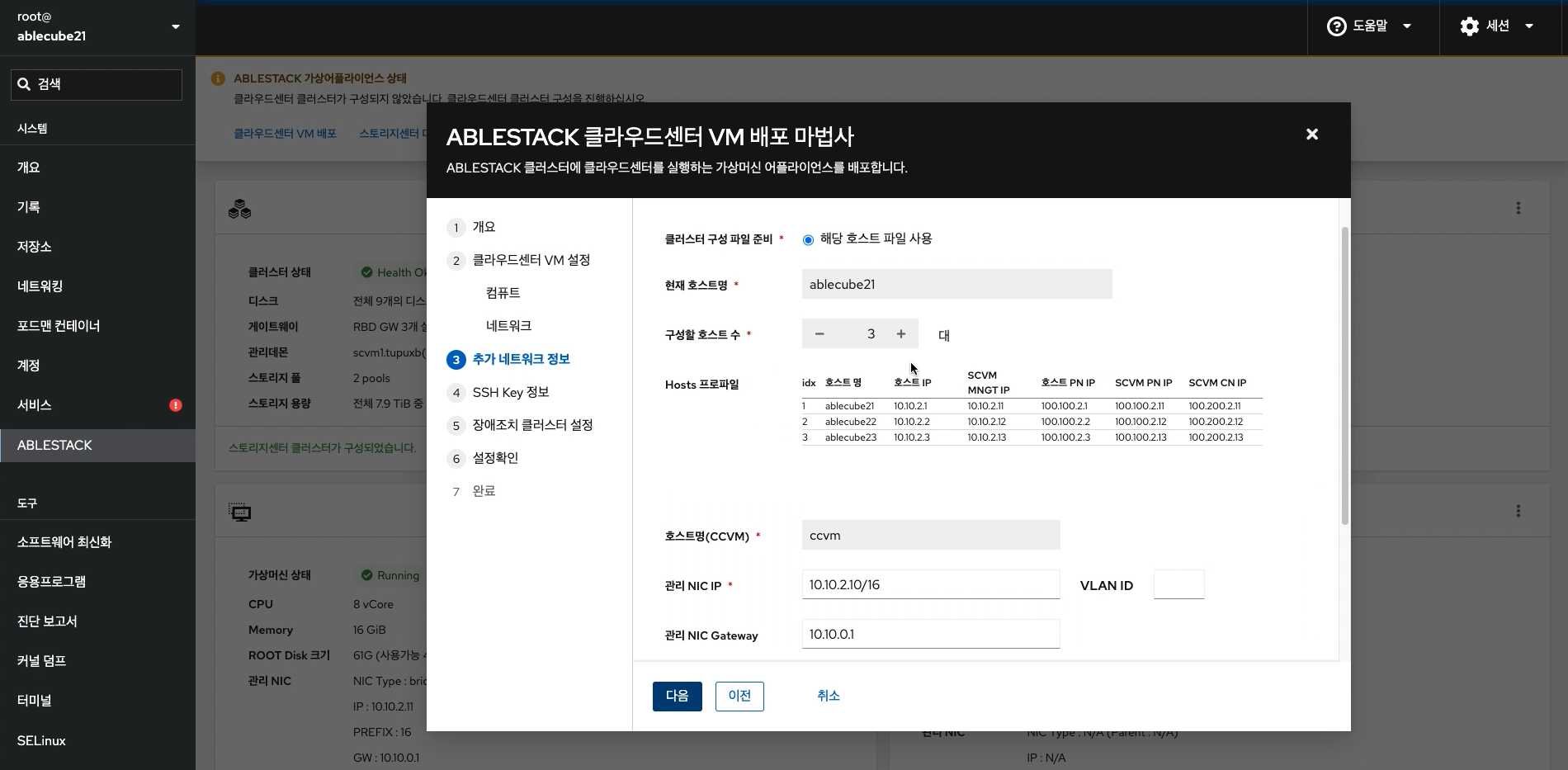

  4. 추가 네트워크 정보 추가 네트워크 정보

    • 클라우드센터 가상머신 추가 네트워크 정보를 설정하는 화면입니다.
    • 클러스터 구성 파일 준비 해당 호스트 파일 사용으로 자동 선택되며, ablecube 호스트 설정 정보를 자동으로 읽어와 클러스터 구성 정보 및 네트워크 IP 정보를 세팅합니다.
    • 호스트명(CCVM) 을 입력 및 확인합니다.
    • 관리 NIC IP 를 입력 및 확인합니다.

    추가 네트워크 정보

    • 관리 NIC Gateway 를 입력 및 확인합니다.
    • 관리 NIC DNS 를 입력 및 확인합니다.

    Info

    클라우드센터 가상머신 배포시 ablecube 호스트에서 설정파일 읽어와 일부 정보를 자동세팅되며 입력 정보를 정확히 확인해야 합니다. 해당 화면의 IP 정보 는 예제 입니다. IP 정보는 사이트 정보에 맞춰서 수정해야 합니다.

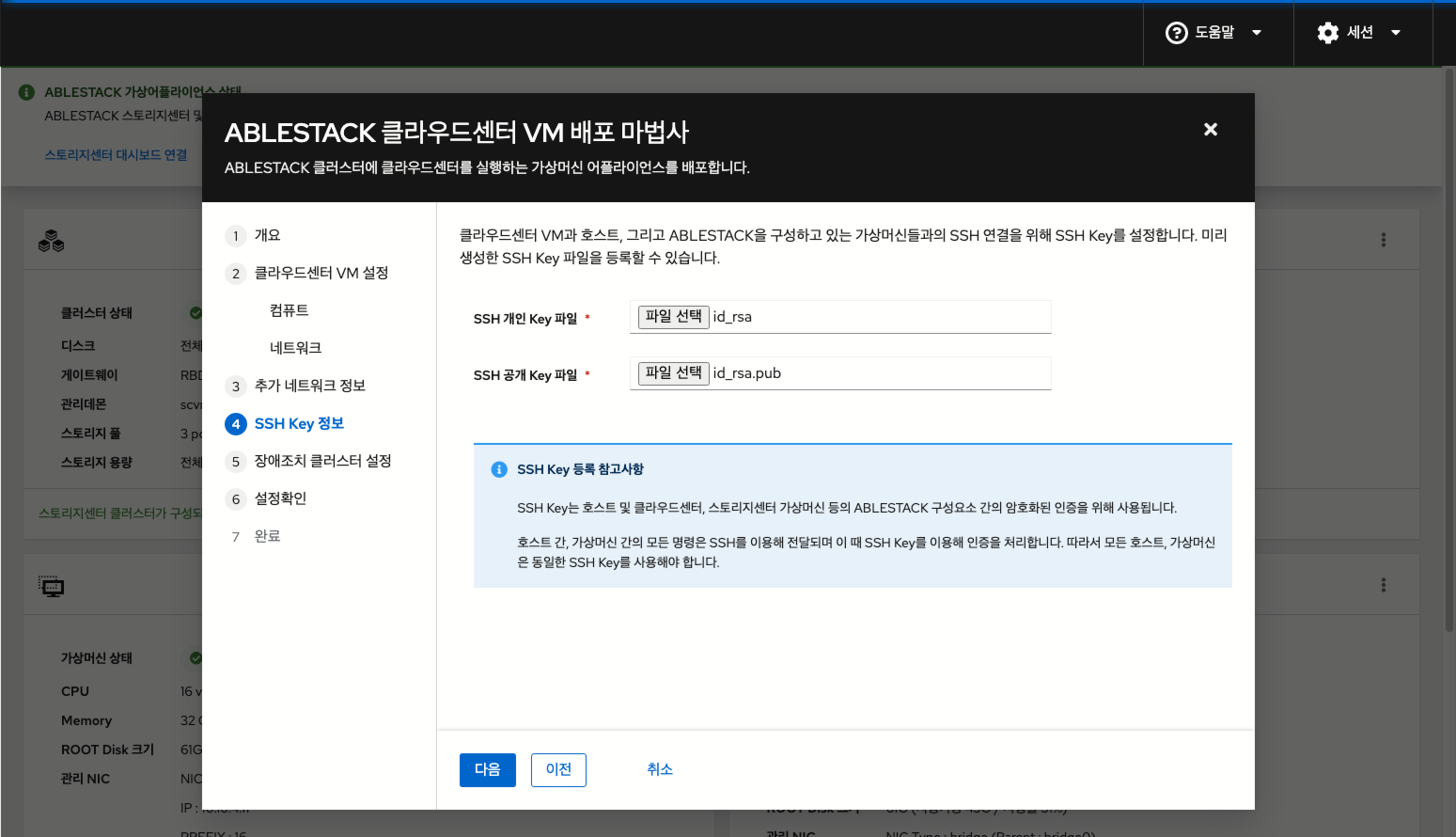

  5. SSH Key 정보 SSH Key 정보

    • SSH Key 정보를 확인하는 화면입니다.
    • 클러스터 구성시 호스트에 등록된 호스트의 키 정보로 자동세팅됩니다.

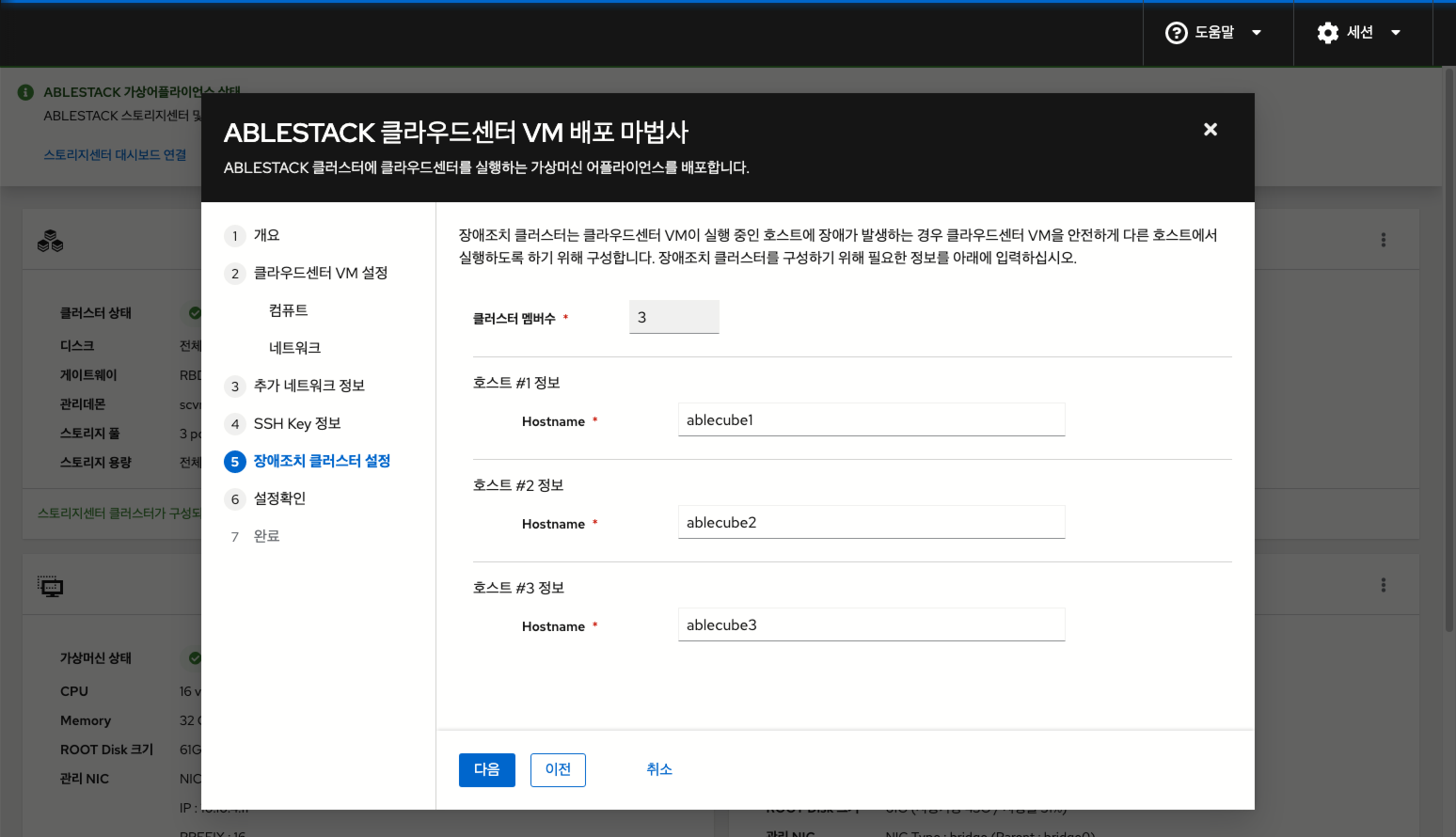

  6. 장애조치 클러스터 설정 장애조치 클러스터 설정

    • 장애조치 클러스터 설정하는 화면 입니다.
    • 호스트 #1정보, 호스트 #2정보, 호스트 #3정보 에는 호스트 PN IP #1, 호스트 PN IP #2, 호스트 PN IP #3 입력하고 다음 버튼을 클릭합니다.

    Info

    클라우드센터 장애조치 클러스터는 최대 3개의 호스트를 지정할 수 있습니다.

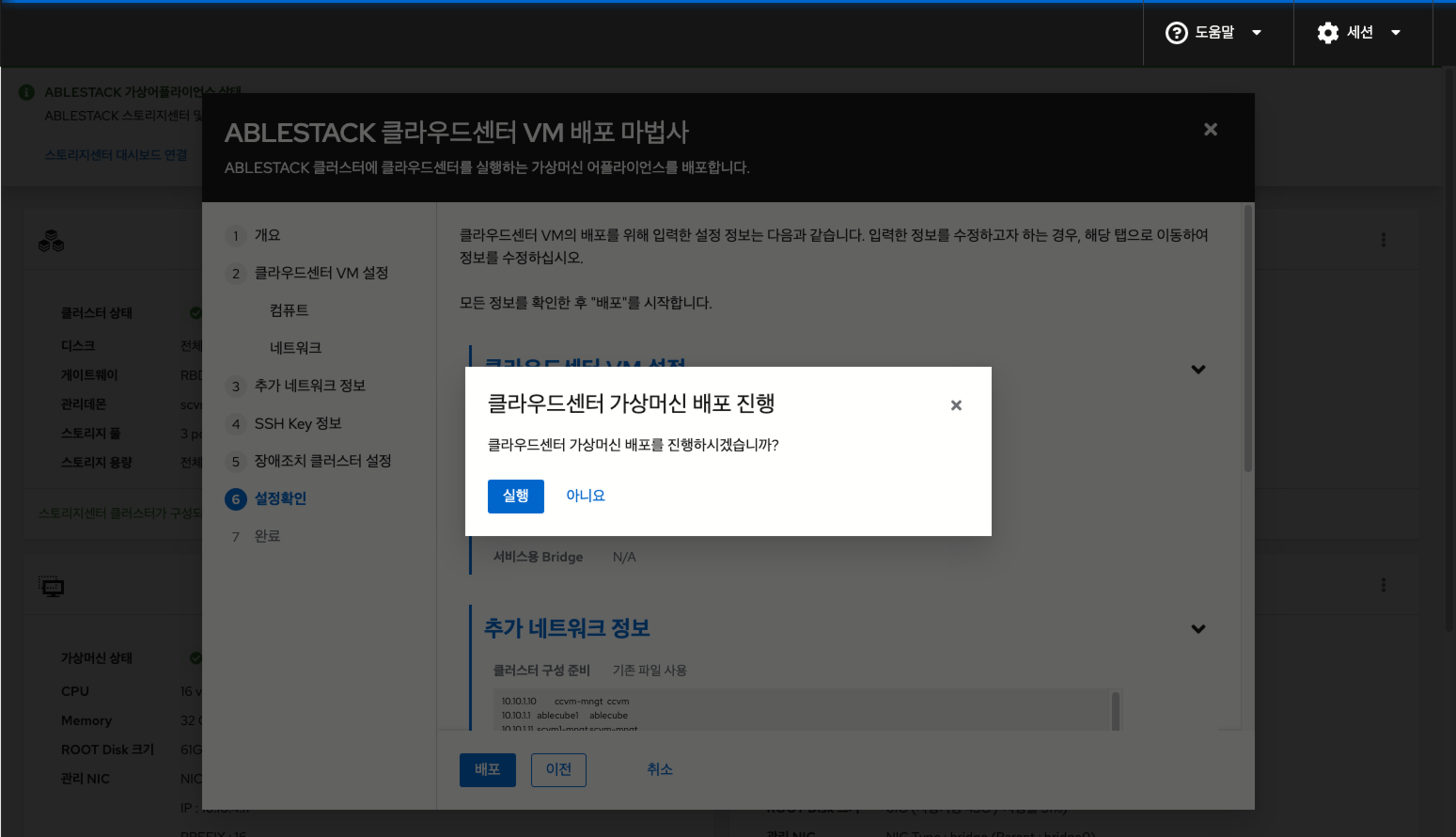

  7. 설정확인 설정확인

    • 클라우드센터 가상머신 배포전 설정을 확인하는 화면입니다.
    • 설정정보를 확인 후 배포 버튼을 클릭 합니다.

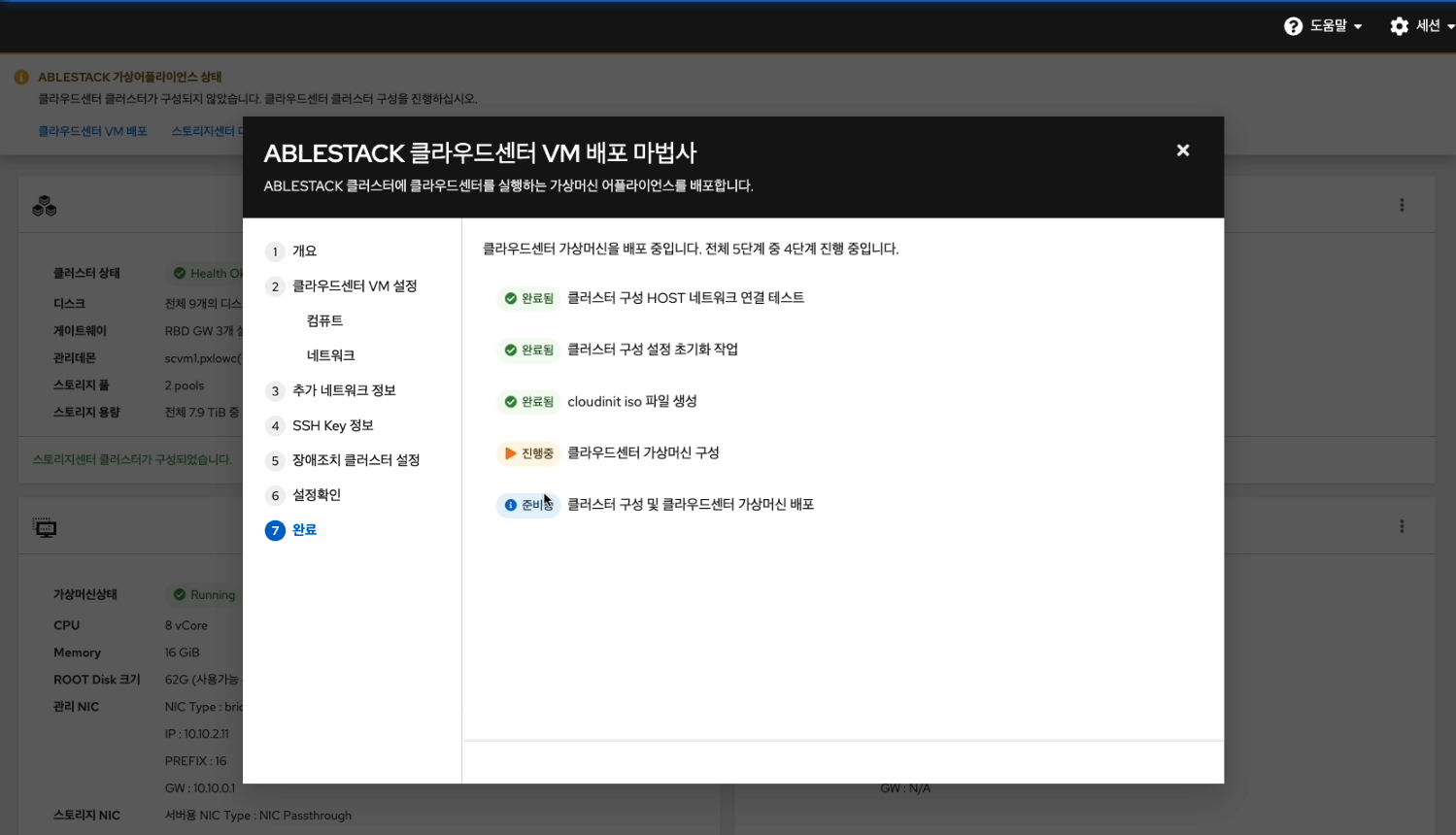

  8. 배포 배포

    • 클라우드센터 가상머신 배포 진행상황을 확인 할 수 있는 화면입니다.

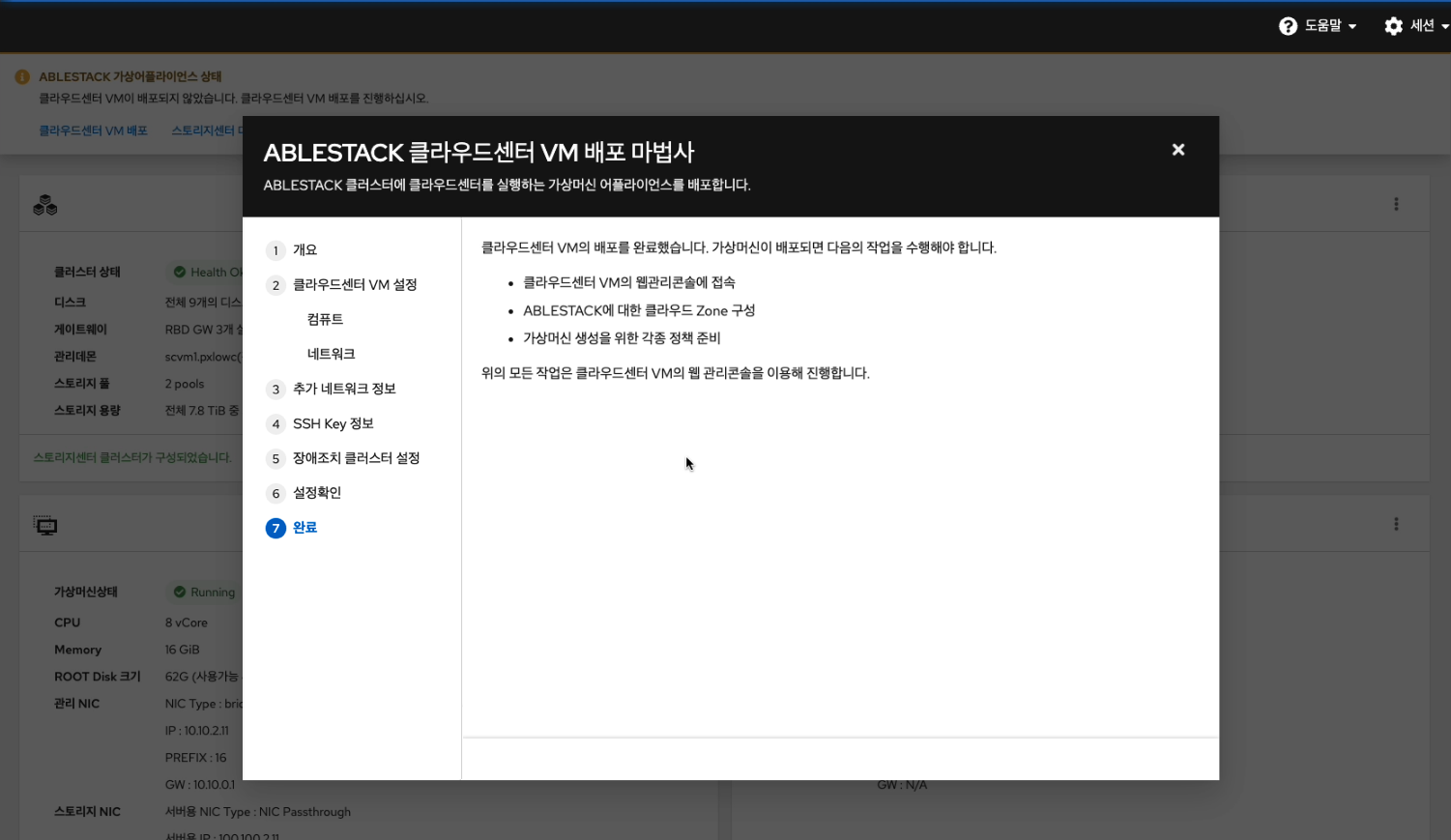

  9. 완료 완료

    • 클라우드센터 가상머신 배포가 완료 후 ABLESTACK Cube 웹콘솔에서 클라우드센터 클러스터 상태 카드 항목에서 클러스터 상태 가 Health Ok, 클라우드센터 가상머신 상태 카드에서 가상머신상태 가 Running 인지 확인하셔야 합니다.

클라우드센터 가상머신 웹콘솔 구성

클라우드센터 웹콘솔 구성을 하기 위해서는 Bootstrap 우선 실행해야 하며 Bootstrap 실행 후 클라우드센터 웹콘솔 화면을 이용하여 클라우드센터 구성을 하실수 있습니다.

  1. Bootstrap 실행전 Bootstrap 실행전

    • Bootstrap 실행전 화면입니다. 상단의 리본 화면에서 클라우드 센터에 연결할 수 있도록 클라우드센터 VM Bootstrap 실행 작업을 실행하십시오. 문구가 보인다면 클라우드센터 Bootstrap을 실행할 수 있습니다.

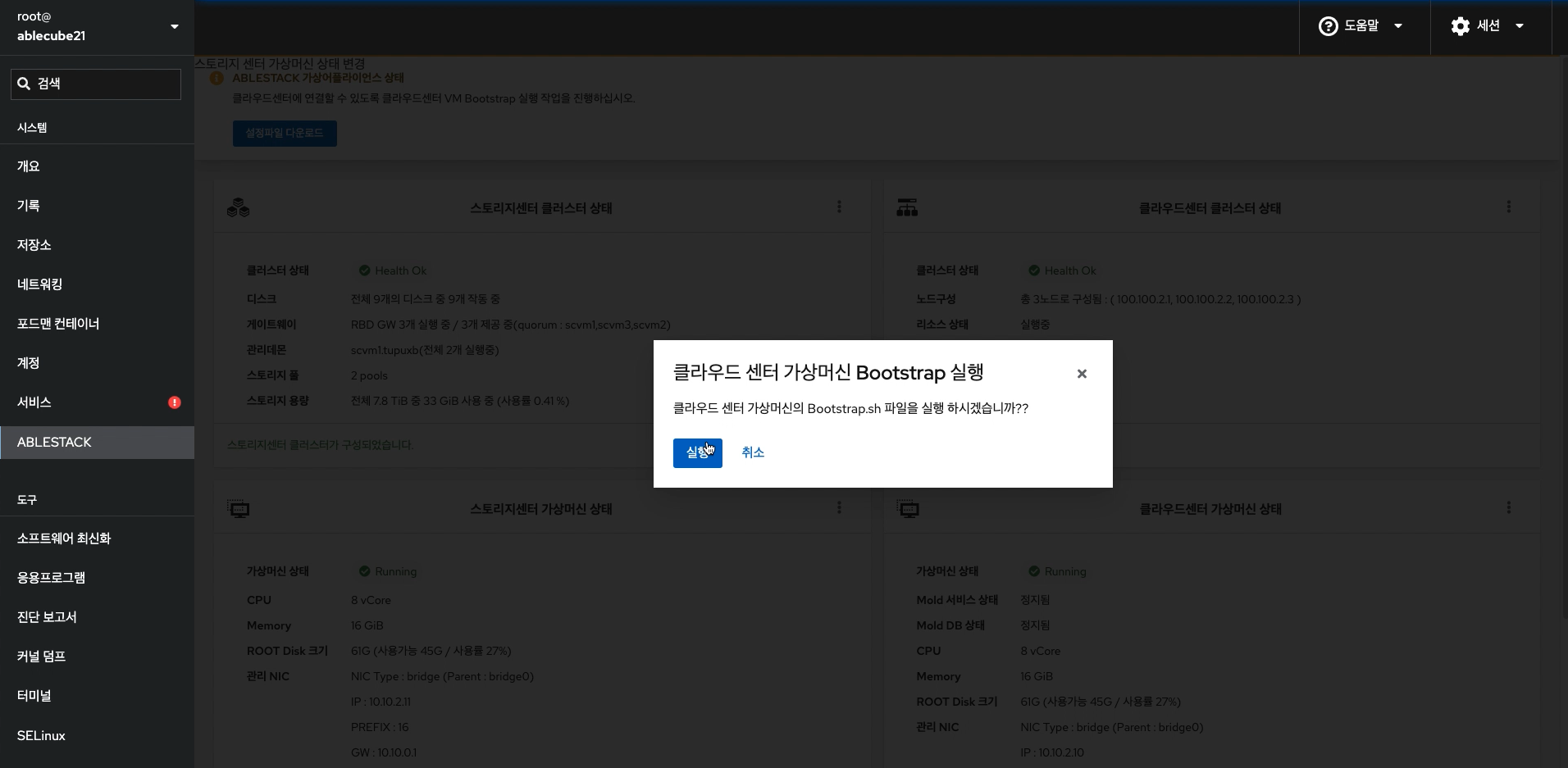

  2. Bootstrap 실행 Bootstrap 실행

    • Bootstrap 실행 화면입니다. 클라우드센터 클러스터 상태 카드에서 메뉴버튼을 클릭하여 Bootstrap 실행 버튼을 클릭합니다.
    • 실행 버튼을 클릭하여 Bootstrap을 실행합니다.

    Important

    Bootstrap 은 1개의 호스트에서만 실행 됩니다. 1번 호스트에서 실행이 된경우에는 2번, 3번 호스트에서는 Bootstrap 실행 버튼이 사라지게 됩니다.

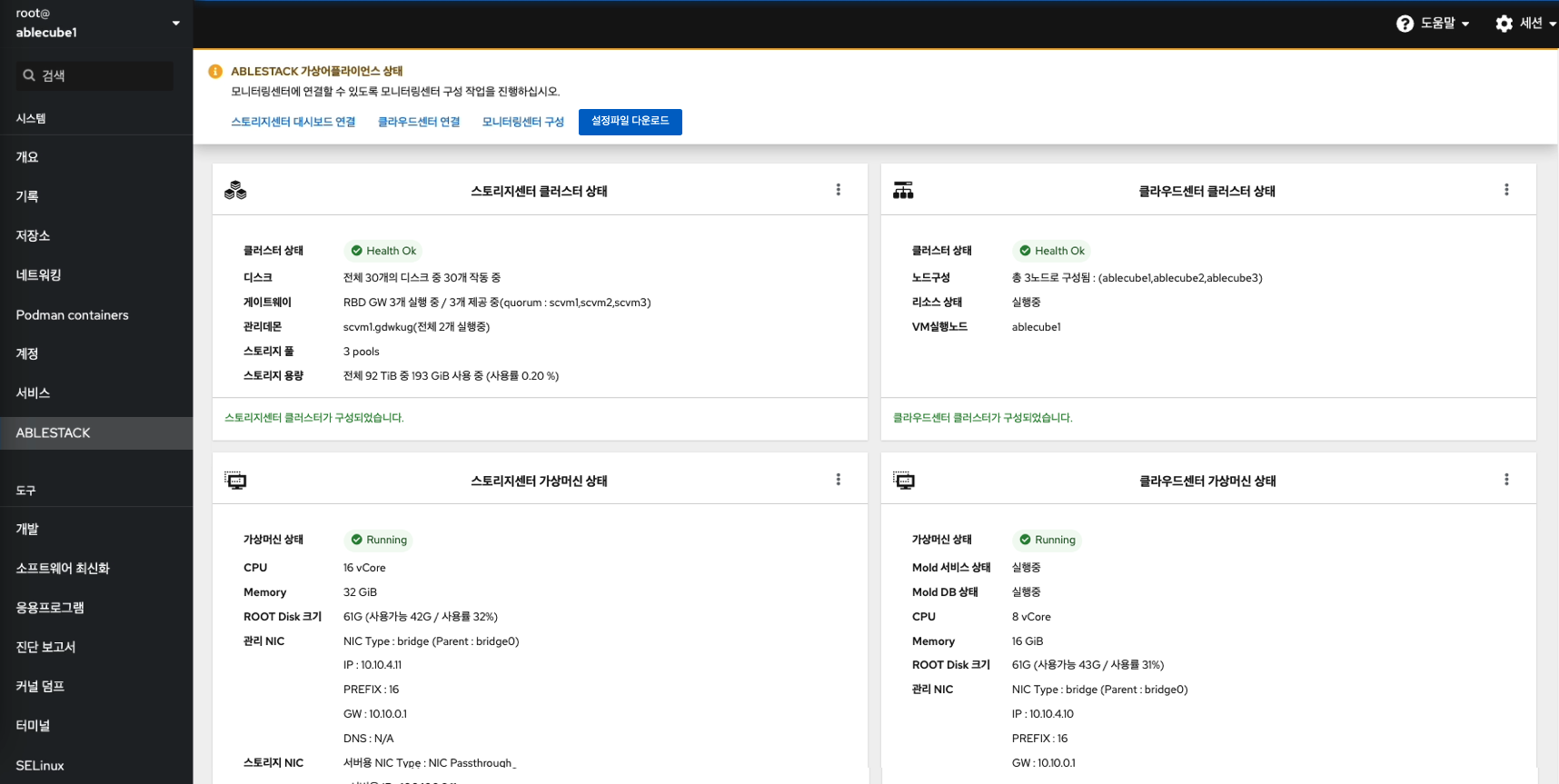

  3. Bootstrap 완료 Bootstrap 완료

    • Bootstrap 실행 후 완료 화면입니다.
    • 상단 리본 화면에서 스토리지센터 대시보드 연결, 클라우드센터 연결, 모니터링센터 구성 링크가 보인다면 정상적으로 실행된 상태 입니다.
    • 클라우드센터 연결 링크를 클릭하여 클라우드센터 웹콘솔에 접속 하실 수 있습나다.

클라우드센터 Zone 구성

클라우드센터 웹콘솔을 이용한 Zone 구성 진행 절차에 대하여 가이드하고 있습니다.
해당 문서에서는 Zone 구성까지만 설명을 하고 있으며 Zone 구성 이후의 클라우드센터 웹콘솔 사용방법은 다른 문서를 참고하시기 바랍니다.

클라우드센터연결 - Bootstrap 실행 완료 후 상단의 리본 창에서 클라우드센터 연결 링크를 클릭합니다.

Info

"클라우드센터에 정상적으로 연결되지 않습니다. 클라우드센터 서비스 상태를 확인하거나, 잠시 후에 다시 시도해주십시오." 문구가 나타나면

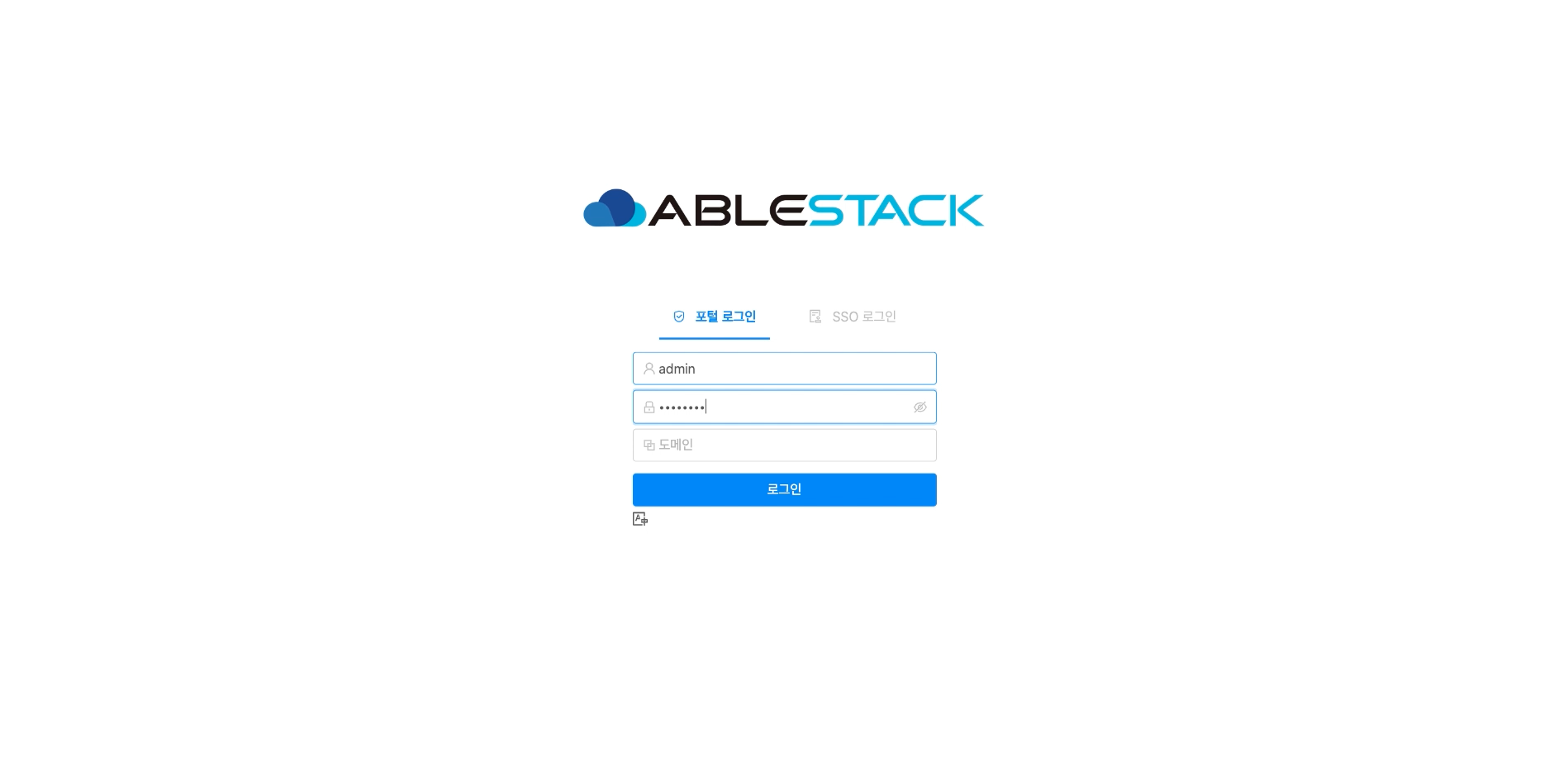

  1. 클라우드센터 로그인 클라우드센터 로그인

    • 클라우드 센터 로그인 화면입니다.
    • 사용자 이름 에는 admin, 비밀번호 는 password 를 입력하고 로그인 버튼을 클릭하면 접속할 수 있습니다.

  2. 클라우드센터 admin 비밀번호 변경 클라우드센터 admin 비밀번호 변경

    • 관리자 계정의 비밀번호를 변경하는 화면입니다. 설치 계속 버튼을 클릭하면 나오는 창이며 새 비밀번호, 비밀번호 확인 입력 에 동일한 비밀번호를 입력 후 확인 버튼을 클릭합니다.

  3. 클라우드센터 Zone 유형 선택 클라우드센터 Zone Type 선택

    • Zone 의 유형을 선택하는 화면입니다.
    • 확장 을 선택한 후에 다음 버튼을 클릭합니다．

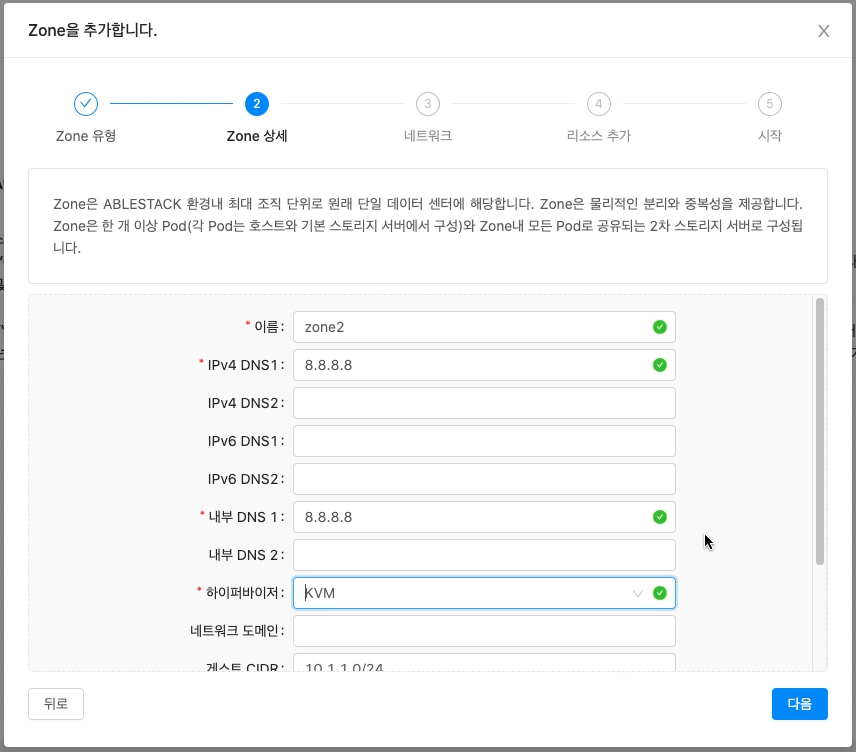

  4. 클라우드센터 Zone 정보 클라우드센터 Zone 정보

    • Zone 에 대한 정보를 입력하는 화면 입니다.
    • 이름 에는 Zone 을 입력합니다.
    • IPv4 DNS1 에는 8.8.8.8 을 입력합니다.
    • 내부 DNS 1 에는 8.8.8.8 을 입력합니다.
    • 하이퍼바이저 선택 박스는 KVM 을 선택합니다.
    • 입력 정보 확인 후에 다음 버튼을 클릭 합니다.

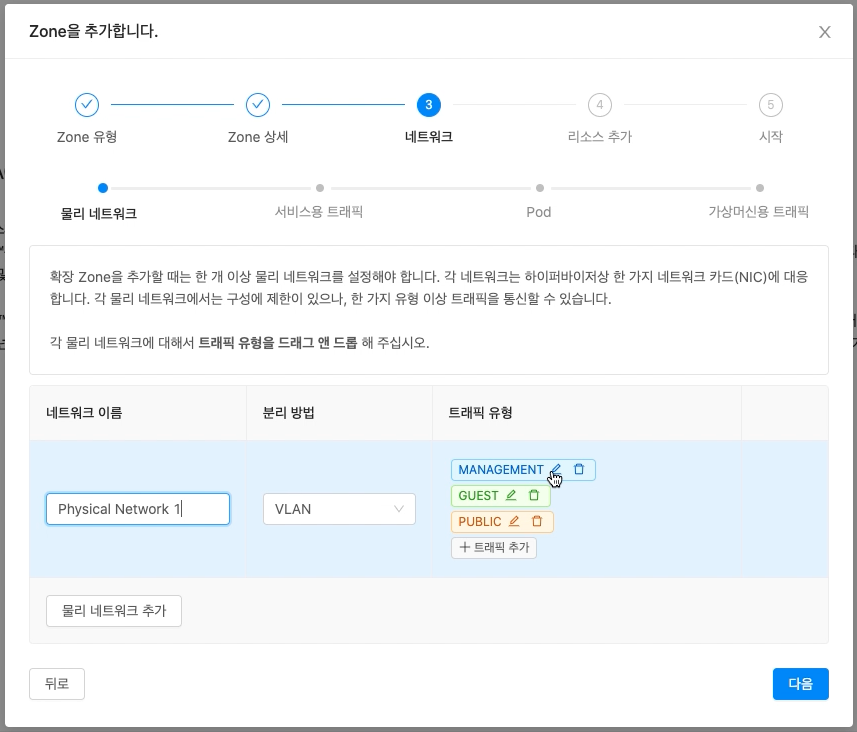

  5. 클라우드센터 Zone 물리 네트워크 클라우드센터 Zone 물리 네트워크

    • Zone 의 네트워크 정보를 입력하는 화면입니다. 클라우드센터 Zone 물리 네트워크 정보 입력
      • 트래픽 유형 의 MANAGEMENT, GUEST, PUBLIC 각각의 편집 버튼을 클릭하여 트래픽 라벨 항목에 bridge0 을 입력합니다.
    • 입력한 정보를 확인 후 다음 버튼을 클릭합니다.

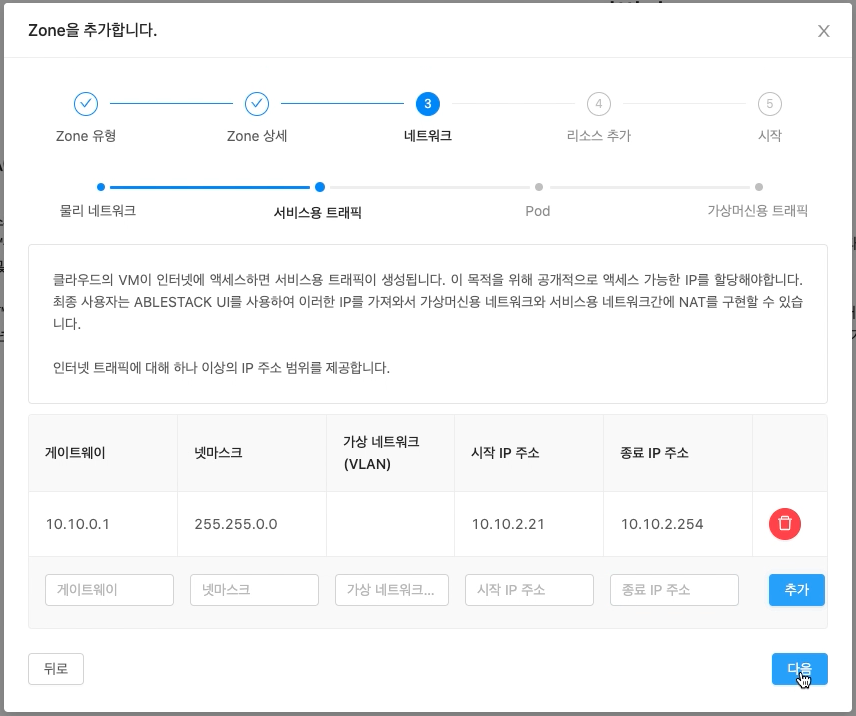

  6. 클라우드센터 Zone 서비스용 네트워크 정보 클라우드센터 Zone 서비스용 네트워크 정보

    • Zone 의 서비스용 네트워크 정보를 입력 하는 화면입니다.
    • 케이트웨이 항목에는 10.10.0.1, 넷마스크 항목에는 255.255.0.0, 시작 IP 주소 항목에는 10.10.2.21, 종료 IP 주소 항목에는 10.10.2.254**을 입력하고 **추가 버튼을 클릭합니다.
    • 입력한 정보를 확인 후 다음 버튼을 클릭합니다.

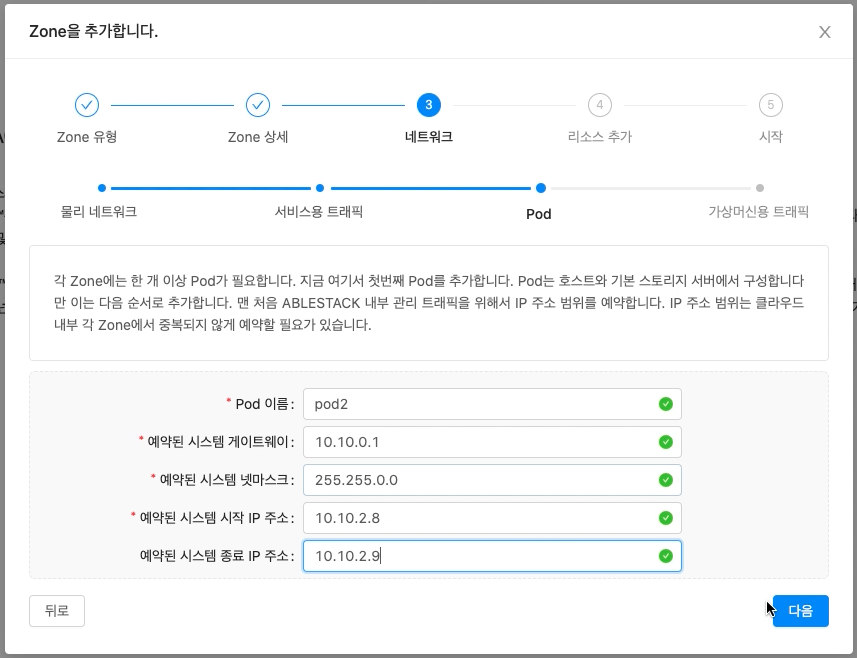

  7. 클라우드센터 Pod 네트워크 정보 클라우드센터 Pod 네트워크 정보

    • Pod 네트워크 정보를 입력하는 화면 입니다.
    • Pod 이름 항목에는 pod 를 입력합니다.
    • 예약된 시스템 게이트웨이 항목에는 10.10.0.1 을 입력합니다.
    • 예약된 시스템 넷마스크 항목에는 255.255.0.0 을 입력합니다.
    • 예약된 시스템 시작 IP 주소 항목에는 10.10.2.8 을 입력합니다.
    • 예약된 시스템 종료 IP 주소 항목에는 10.10.2.9 을 입력합니다.
    • 입력한 정보를 확인 후 다음 버튼을 클릭합니다.

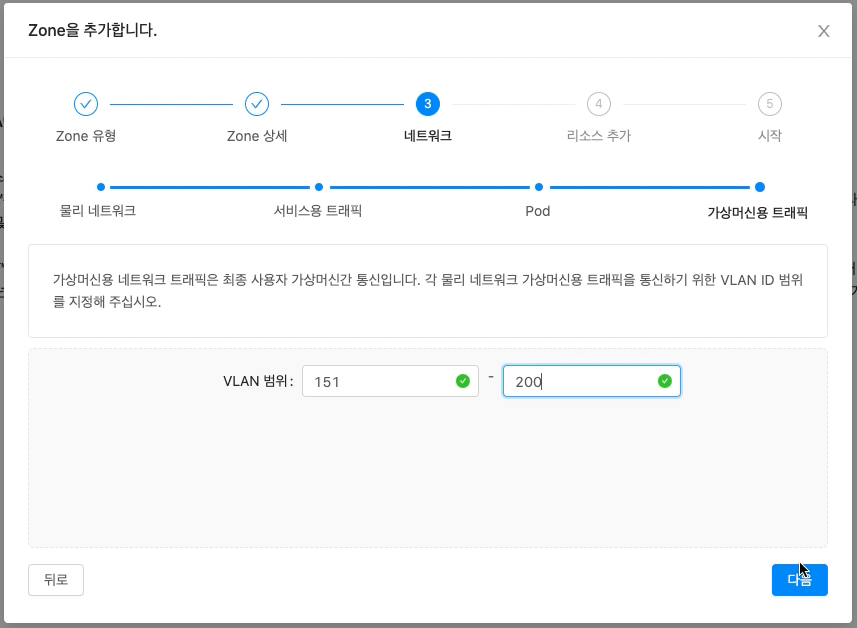

  8. 클라우드센터 가상머신용 네트워크 정보 클라우드센터 가상머신용 네트워크 정보

    • 가상머신용 네트워크 정보를 입력하는 화면입니다.
    • VLAN 범위 에 151, 200 을 입력합니다.
    • 입력한 정보를 확인 후 다음 버튼을 클릭합니다.

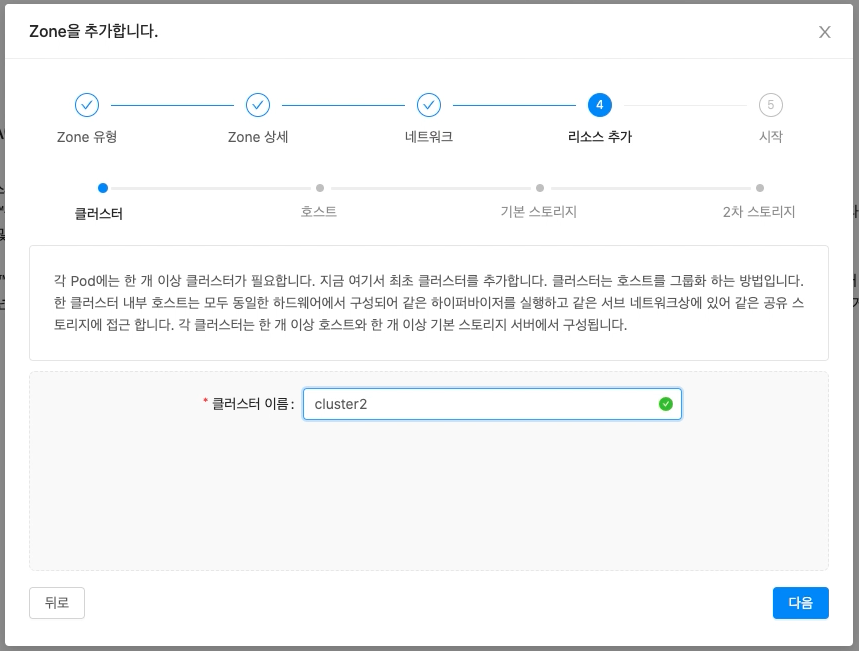

  9. 클라우드센터 클러스터 정보 클라우드센터 클러스터 정보

    • 클라우드센터 클러스터 정보를 입력하는 화면입니다.
    • 클러스터 이름 항목에 cluster 를 입력합니다.
    • 입력한 정보를 확인 후 다음 버튼을 클릭합니다.

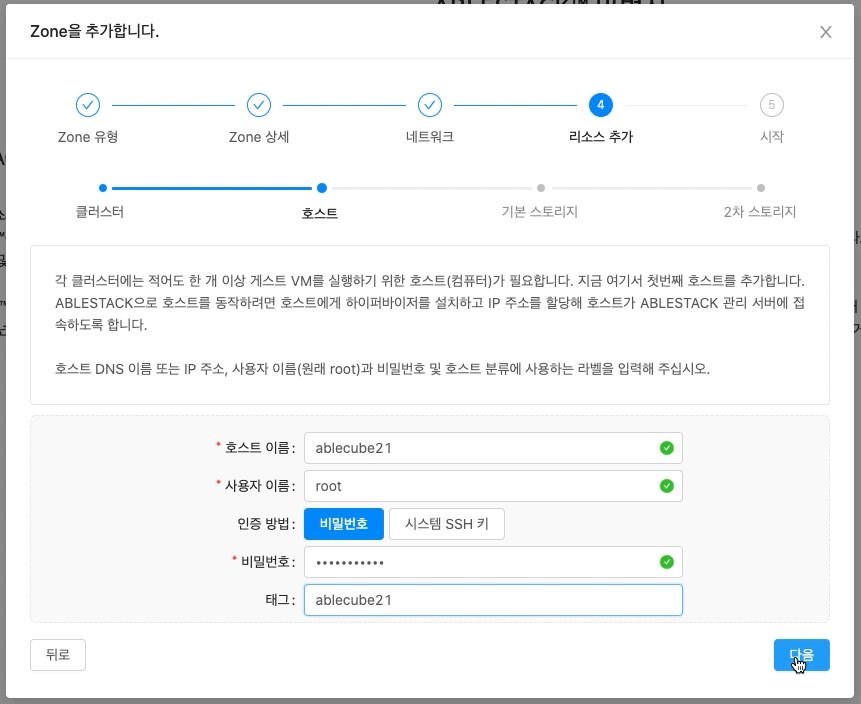

  10. 클라우드센터 호스트 추가 클라우드센터 호스트 추가

    • 클라우드센터에 호스트를 추가하는 화면 입니다.
    • 호스트 이름 항목에는 10.10.2.1 을 입력합니다.
    • 사용자 이름 항목에는 root 를 입력합니다.
    • 비밀번호 항목에는 비밀번호 를 입력합니다.
    • 태그 항목에는 ablecube1 을 입력합니다.
    • 입력한 정보를 확인 후 다음 버튼을 클릭합니다.

    Info

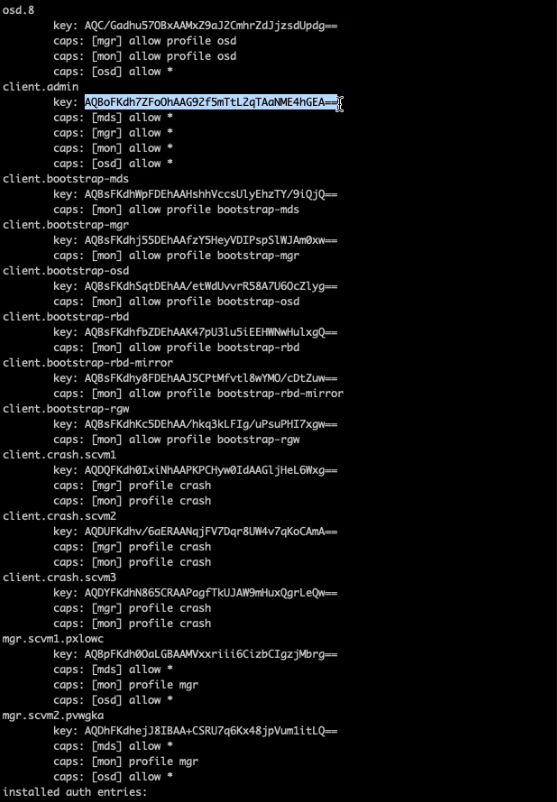

    기본 스토리지 추가를 위해서는 Glue 사용자의 이름과 시크릿 키를 확인하셔야 합니다. 확인 방법은 ABLESTACK Cube 호스트나 ABLESTACK Mold 가상머신에서 아래 명령어를 통해 확인 가능합니다.

    ceph auth list
    위 명령어를 통한 리스트 중에 client.admin 의 키값을 복사 하시면 됩니다. 스토리지 클러스터 admin key 확인

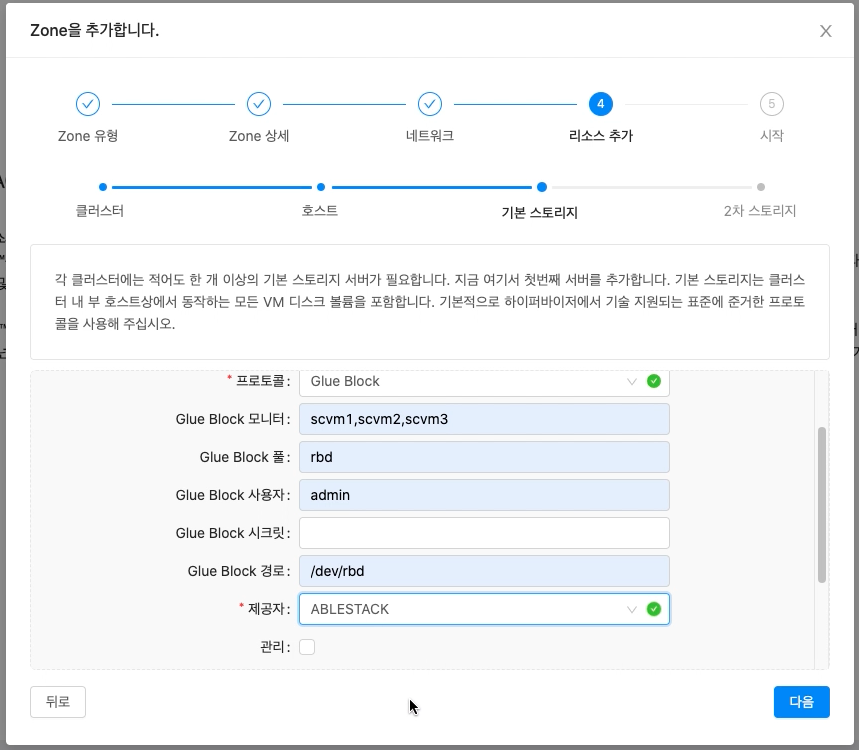

  11. 클라우드센터 기본스토리지 추가 클라우드센터 기본스토리지 추가

    • 기본 스토리지 추가하는 화면입니다.
    • 이름 항목에는 ps 를 입력합니다.
    • 범위 선택 박스에는 zone 을 선택합니다.
    • 프로토콜 선택 박스에는 Glue Block 를 선택합니다.
    • Glue Block 모니터 항목에는 scvm1,scvm2,scvm3을 입력합니다.(띄어쓰기 없음)
    • Glue Block 풀 항목에는 rbd 를 입력합니다.
    • Glue Block 사용자 항목에는 admin 을 입력합니다.
    • Glue Block 시크릿 항목에는 client.admin의 key값 을 입력합니다.
    • Glue Block 경로 항목에는 /dev/rbd 를 입력합니다.
    • 제공자 선택 박스에는 ABLESTACK 을 선택합니다.
    • 입력한 정보를 확인 후 다음 버튼을 클릭합니다.

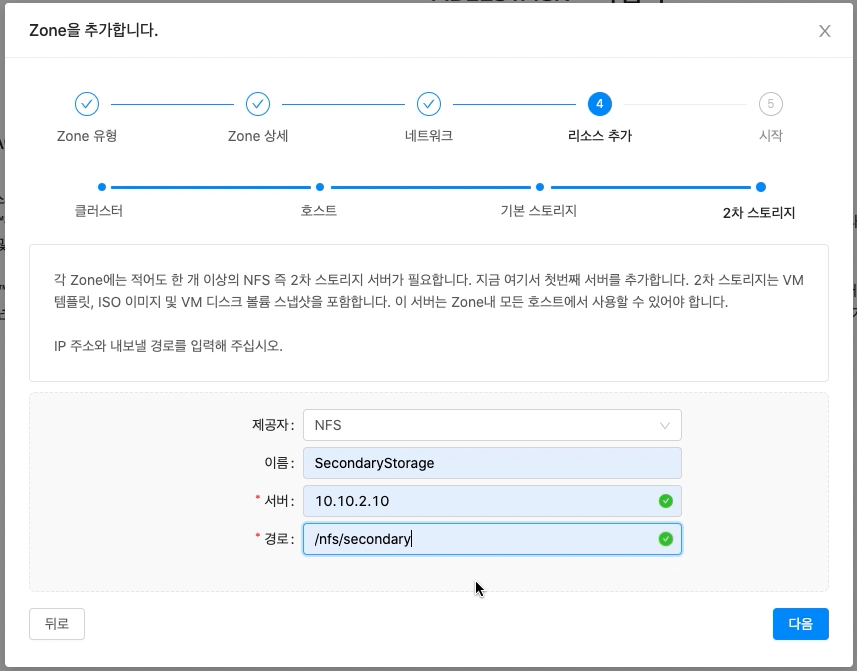

  12. 클라우드센터 2차 스토리지 추가 클라우드센터 2차 스토리지 추가

    • 2차 스토리지를 추가하는 화면입니다.
    • 제공자 선택 박스에서 NFS 를 선택 합니다.
    • 이름 항목에는 ss 를 입력합니다.
    • 서버 항목에는 10.10.2.10 (ccvm mngt ip) 를 입력합니다.
    • 경로 항목에는 secondary 를 입력합니다.
    • 입력한 정보를 확인 후 다음 버튼을 클릭합니다.

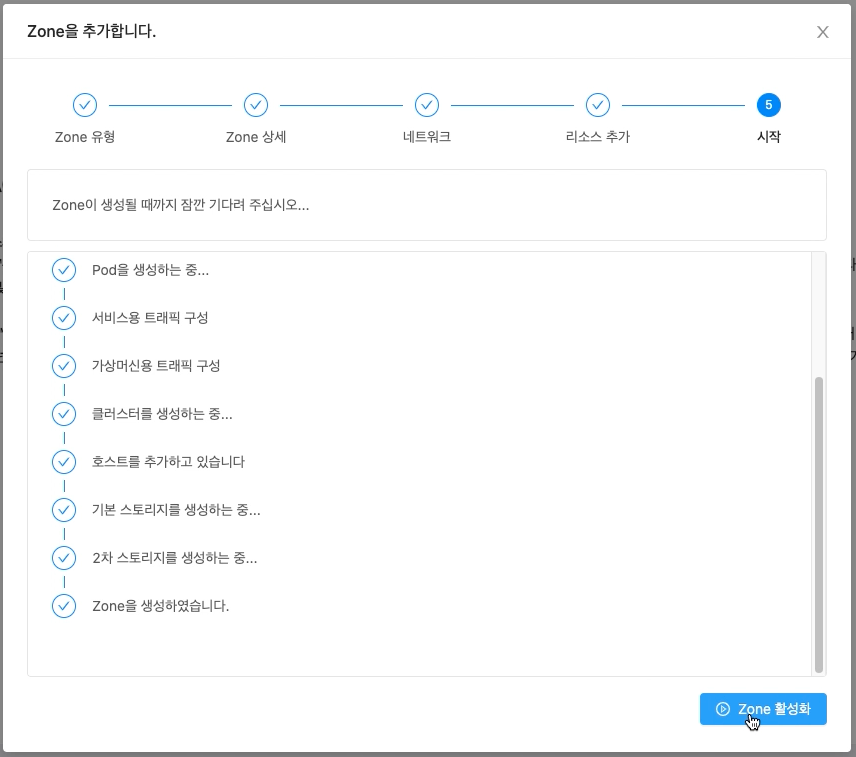

  13. 클라우드센터 Zone 추가중 클라우드센터 Zone 추가중

    • zone 추가 중 화면 입니다.

  14. ablecube2 호스트 추가
    호스트 추가

    • 클라우드센터 ablecube2 호스트를 추가하는 화면 입니다.
    • Zone 이름 항목에는 Zone 을 선택합니다.
    • Pod 이름 항목에는 Pod 을 선택합니다.
    • 클러스터 항목에는 Cluster 를 선택합니다.
    • 호스트 이름 항목에는 ablecloud2 를 입력합니다.
    • 사용자 이름 항목에는 root 를 입력합니다.
    • 비밀번호 항목에는 비밀번호 를 입력합니다.
    • 호스트 태그 항목에는 ablecube2 를 입력합니다.
    • 입력한 정보를 확인 후 다음 버튼을 클릭합니다.

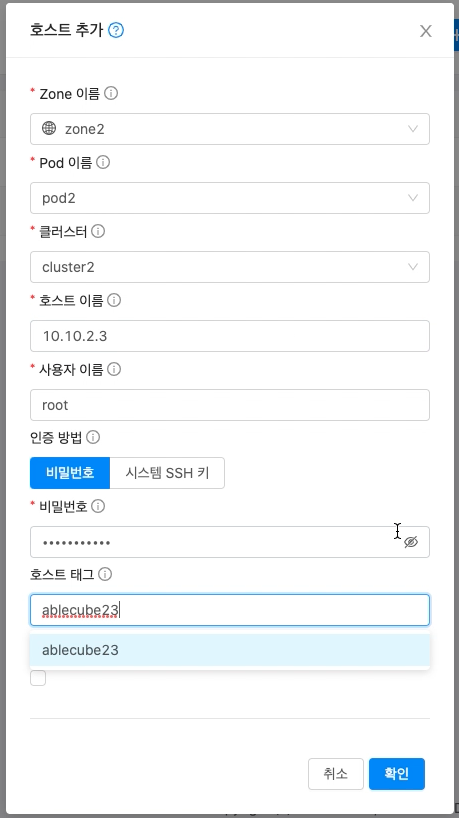

  15. ablecube3 호스트 추가
    호스트 추가

    • 클라우드센터 ablecube3 호스트를 추가하는 화면 입니다.
    • Zone 이름 항목에는 Zone 을 선택합니다.
    • Pod 이름 항목에는 Pod 을 선택합니다.
    • 클러스터 항목에는 Cluster 를 선택합니다.
    • 호스트 이름 항목에는 ablecloud3 를 입력합니다.
    • 사용자 이름 항목에는 root 를 입력합니다.
    • 비밀번호 항목에는 비밀번호 를 입력합니다.
    • 호스트 태그 항목에는 ablecube3 를 입력합니다.
    • 입력한 정보를 확인 후 다음 버튼을 클릭합니다.

  16. 호스트 고정 메모리 할당

Info

ABLESTACK구성 시 필요한 최소 3식의 x86 호스트 서버가 준비되어 있어야 하며, 스토리지센터 가상머신은 각 호스트당 1대씩, 클라우드센터 가상머신은 총 1대입니다.

스토리지센터 가상머신과 클라우드센터 가상머신의 성능 안정화를 위해 스토리지센터 가상머신(최소 32GB) + 클라우드센터 가상머신(최소 16GB) + 여유 용량 (A) 가 필요합니다.

  1. 호스트 agent 구성파일 호스트 설정파일

    • 호스트 Cube 터미널 화면입니다.
    • 터미널 명령어 vi /etc/cloudstack/agent/agent.properties 입력하고 Enter를 누릅니다.
    • host.reserved.mem.mb=51200 라인을 추가하고 :wq 명령어로 저장합니다.

    Check

    각 호스트에서 명령어를 실행해야 합니다.

  2. 호스트 cloudstack-agent 서비스 시작 호스트 클라우드 서비스

    • 터미널 명령어 systemctl restart cloudstack-agent.service 를 실행합니다.
